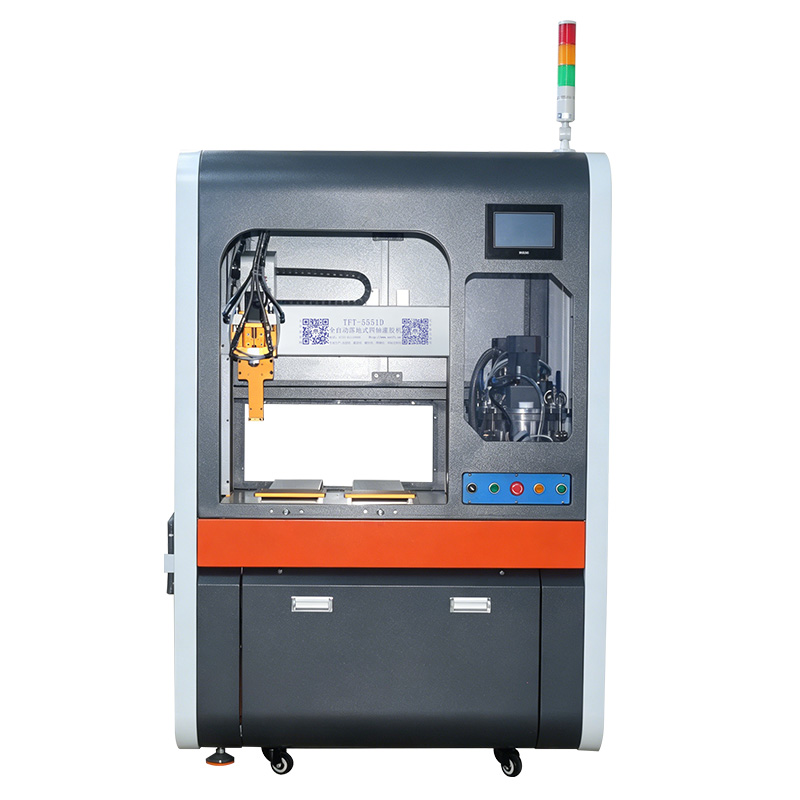

TFT-5551D全自動落地式四軸灌膠機(新款)
一、設備參數:
型 號:TFT-5551D
行程:X/Y/Z(mm):500/500/500/100mm
Z軸負載:6KG
移動速度: X&Y / Z (mm/s):500/400mm
配膠比例:10:1到1:1之間任意固定比例可調
AB混合:動態混合膠閥或靜態混合膠閥
灌膠精度:±3%
AB計量泵:齒輪泵/螺桿泵(根據客戶要求配置)
A膠容量:10L(攪拌+加熱+抽真空,可選配)
B膠容量:10L(攪拌+加熱+抽真空,可選配)
真空吸料:真空泵AC220V/50HZ(可選配)
AB吐出速度:0.5g/s-50g/s,數字設定
AB灌注頭:單頭-4頭可選配
AB儲料缸:加熱:常溫到120度
攪拌:定時定速
真空:自動真空吸料
輸入氣壓:0.4-0.8MPA
工作氣壓:0.4-0.6MPA
整機器功率:整機:6000W,正常工作1000W
重復精度:±0.05mm
外形尺寸:900x1160x1750mm
重量:325kg
馬達系統:閉環電機
操作模式:點到點/連續線段,
傳動方式:同步帶+精密直線導軌
控制系統:PLC十人機界面
輸入電源:AC220V
工作環境溫度:5~40℃
工作環境濕度:20~90% 無結露
二、設備特點
(一)、配比控制系統(優勢)
1. 搭載工業觸摸屏可視化操作系統,參數設置直觀簡易,無需復雜調試;
2. 可手動直接設定 A、B 膠出膠比例,支持任意配比參數自定義保存;
3. 智能聯動計算功能:輸入 A 膠單次 / 單位出膠量后,系統依據預設配比自動換算、匹配對應 B 膠出膠量,無需人工換算;
4. 配比數據實時顯示,A/B 膠出膠數值同步呈現,配比偏差一目了然,杜絕人工計算誤差。
(二)、自動化出膠灌膠性能
1. 全自動定量灌膠,出膠精度穩定,流量、出膠時長均可觸屏準確調控;
2. 單獨的供膠管路,A、B 膠分開存儲輸送,搭配動態混合管,混合均勻無分層、無氣泡;
3. 支持點灌、線灌、整面澆灌等多種作業模式,適配不同工件灌膠需求;
4. 出膠啟停響應快,斷膠干凈不拉絲、不滴膠,減少原料浪費。
(三)、操作與管理優勢
1. 觸屏集成配方存儲功能,多套產品配比參數一鍵調取,換產快速;
2. 具備計數、出膠總量統計功能,方便生產產能、耗材用量核算;
3. 操作門檻低,新手簡單培訓即可上手,降低人工操作失誤;
(四)、穩定耐用特性
1. 防固化設計,可選自動清洗 / 循環回流功能,避免管路堵膠;
2. 液位實時監測,缺膠、配比異常自動報警,保障生產穩定;
3. 機身結構堅固,密封性能好,適配環氧、聚氨酯、有硅膠等雙組份膠水。
三、適用膠水:
雙組份硅膠,聚氨酯,PU膠,環氧樹脂膠等雙組份膠水。
四、應用范圍:
適用于工業生產各領域:手機按鍵,印花,開關,連接器,電腦,數碼產品,電子玩具,集成電路,電路板,電子元件,LED燈,LED模組,光學鏡頭,機械部位密封,斷電器等等。

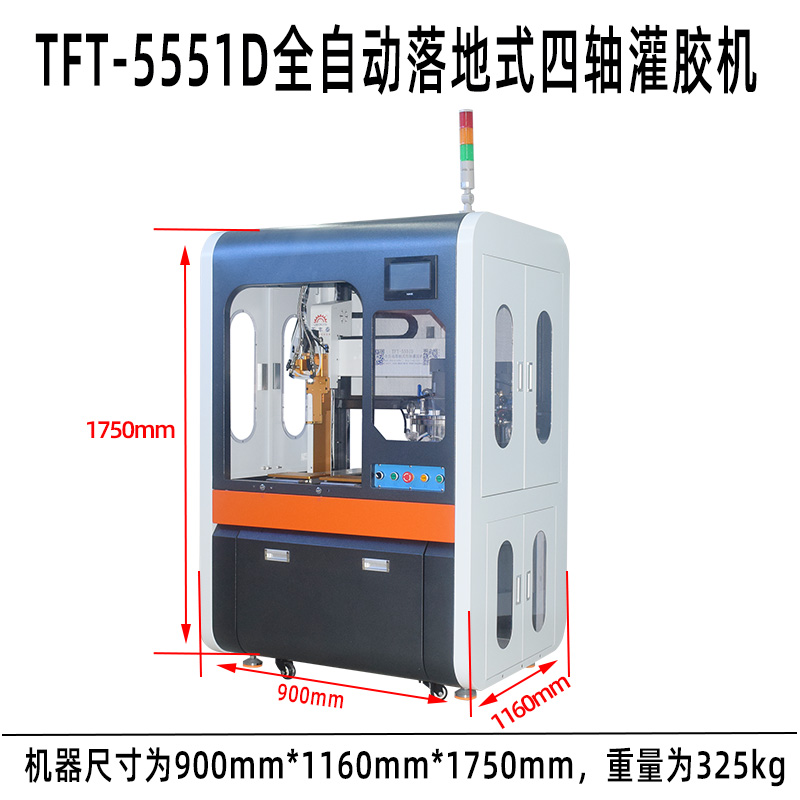

五、產品尺寸圖:
