懸臂式單龍門視覺點膠機

一、設備參數：

型    號:TFT-331R

有效行程:X/Y/Z(mm)R:300/300/100mm360?

Z軸負載:3KG

相機像素：500W  分辨率：2600x2160

鏡    頭:12mm工業高清鏡頭

軟    件:win7 -64位旗艦版電腦系統

視覺系統：長恒創新

移動速度: X&Y / Z (mm/sec):400/300mm

重復精度:±0.5mm

外形尺寸:1610×1412×1863mm

機器重量:約150KG

馬達系統:閉環步進電機

操作模式:點到點/連續線段,

傳動方式:同步帶+精密直線導軌

編輯模式: PC

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

二、功能特性：

適用于各個行業的點膠，如電子元件、汽車配件、吊牌等，其可替代人工在各種平面或曲面的產品上進行快速打點、畫線、畫圓等點膠作業，并可控制出膠時間、斷膠時間等特點，實現流水線在線跟蹤點膠，省去操作工人。

 三、功能特點：

2.點膠軌跡采用CCD視覺示教，簡單、方便、高精度，一個產品可示教多條不同高度的軌跡；

3.無須夾具，產品只要放置到流水線上即可，可任意角度擺放；

4.軌跡定位精度可根據產品點膠面尺寸調整；

5.操作方便，可靠性高。

6.適合各行業的點膠、劃膠、灌膠、點漆、滴膠、滴油、涂覆等作業需求。

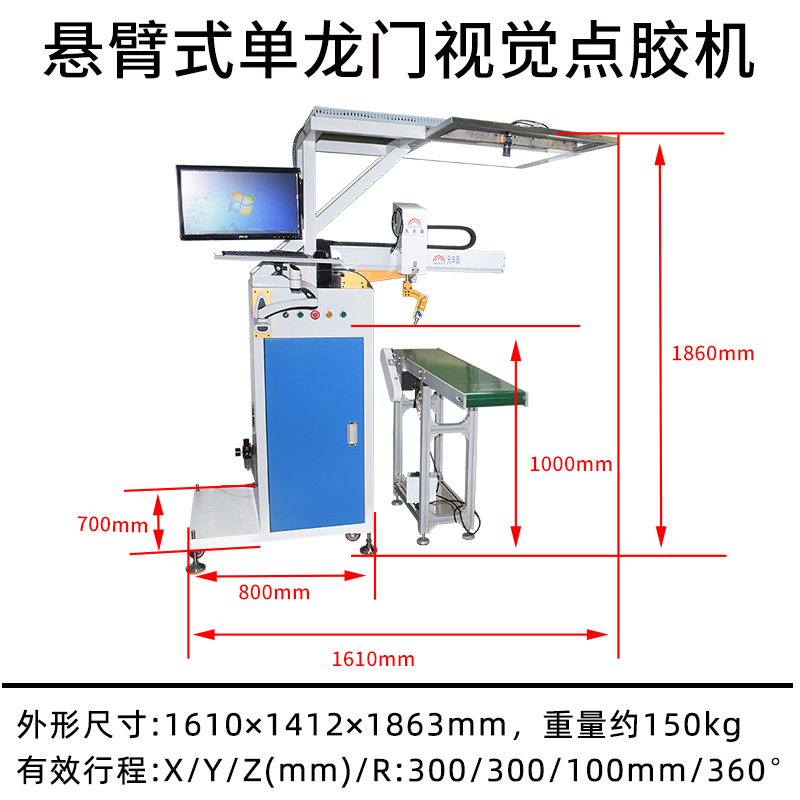

 四、產品尺寸圖：
